Что включает проверка молниезащиты здания и сооружения?
Проверка молниезащиты представляет собой комплекс мероприятий, направленных на оценку способности системы защищать объект от прямого удара молнии, вторичных проявлений разряда и опасных перенапряжений. Специалисты анализируют проектные решения, фактическое устройство молниеприемников, токоотводов и заземляющих устройств, проверяют целостность соединений, состояние креплений, защиту от коррозии и соответствие выполненных работ нормативной документации. В состав обследования могут входить визуальный осмотр, инструментальные измерения и натурные измерения на объекте.
В зависимости от назначения здания, его этажности, площади, категории по молниезащите и особенностей инженерных сетей оцениваются следующие элементы:
1. Молниеприемная сетка, стержни, тросы и другие устройства перехвата разряда.
2. Токоотводы, их трассировка, сечение, соединения и расстояние до металлических конструкций.
3. Заземляющее устройство, контур заземления, места присоединения и состояние защитного проводника.
4. Главная заземляющая шина и система уравнивания потенциалов.
5. Соединение молниезащиты с инженерными коммуникациями, кабельными линиями и электроустановками.
6. Устройства защиты от импульсных перенапряжений, автоматические выключатели и устройство защитного отключения, если их состояние влияет на общую электробезопасность.
Проверка УЗО, определение тока срабатывания и времени срабатывания выполняются в рамках электроизмерений, когда это предусмотрено техническим заданием. По итогам лабораторного контроля заказчик получает протокол результатов, протокол электроизмерений или техническое заключение с описанием выявленных дефектов, результатами измерений и рекомендациями по устранению нарушений. Работы выполняются с применением поверенного измерительного оборудования и испытательного оборудования, а сведения оформляются с учетом требований ПУЭ и действующих стандартов.
Какие измерения выполняются при обследовании системы молниезащиты?
Состав измерений определяется конструкцией объекта, назначением здания, наличием электроустановок и задачами, установленными в техническом задании. Основное внимание уделяется проверке непрерывности электрических цепей молниезащиты, контролю соединений между молниеприемниками, токоотводами и заземлителями, а также определению параметров заземляющего устройства. Специалисты используют измерительное оборудование, прошедшее поверку, и подбирают методику проведения с учетом условий на площадке, доступности контрольных точек и требований нормативной документации.
В ходе обследования могут проводиться:

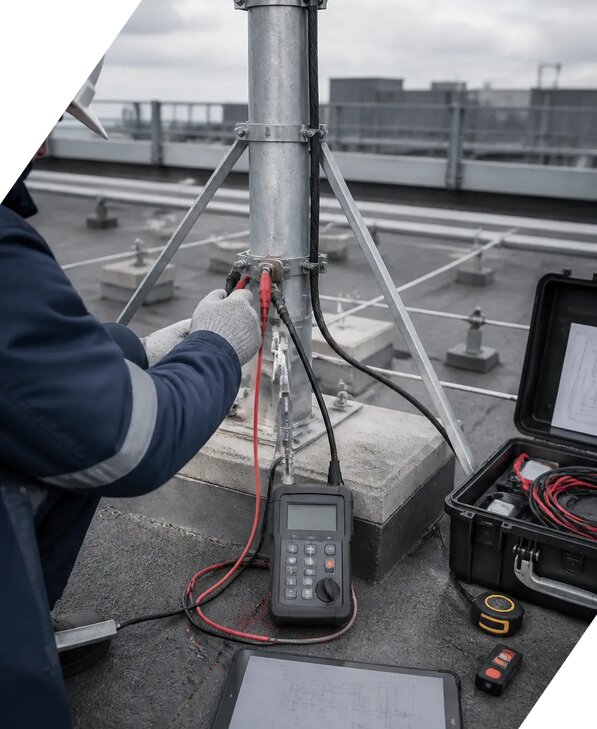

1. Измерение сопротивления заземляющего устройства и отдельных заземлителей.
2. Проверка электрической непрерывности токоотводов, металлических конструкций и соединительных проводников.
3. Контроль качества болтовых, сварных и иных контактных соединений.
4. Измерение сопротивления изоляции кабеля, электропроводки и участков, связанных с системой защиты от перенапряжений.
5. Проверка кабельная линия на отсутствие повреждений, обрывов и ненадежных соединений.
6. Проверка УЗО с определением тока срабатывания и времени срабатывания, если такие устройства входят в проверяемую электроустановку.
7. Контроль автоматических выключателей и устройств защитного отключения в части их фактической работы и соответствия установленным параметрам.
При проведении работ учитывается погрешность измерений, температурные и погодные условия, состояние грунта, наличие параллельных металлических связей и особенности подключения оборудования. Если доступ к заземляющим электродам ограничен, специалист отражает это в документации и выбирает допустимый способ контроля. Результаты измерений заносятся в протокол электроизмерений с указанием примененных приборов, условий испытаний и полученных значений. При необходимости дополнительно составляется техническое заключение, где делается вывод о соответствии требованиям и указываются мероприятия по восстановлению или модернизации системы. Такой подход позволяет оценить не только наличие элементов молниезащиты, но и их реальную электрическую работоспособность.
В каких случаях требуется проверка молниезащиты и как часто ее проводят?
Проверка молниезащиты необходима при вводе здания в эксплуатацию, после монтажа или реконструкции системы, при изменении схемы электроснабжения, после ремонта кровли и фасада, а также при появлении признаков повреждения оборудования. Обследование рекомендуется выполнять после удара молнии, пожара, затопления, земляных работ рядом с контуром заземления и любых ситуаций, которые могли повлиять на состояние токоотводов, соединений или заземляющих электродов. Отдельная проверка требуется перед оформлением документов на эксплуатацию объекта, при проведении лабораторного контроля и во время подготовки к проверке со стороны надзорных организаций.
Периодичность зависит от категории объекта, конструктивных особенностей здания, агрессивности окружающей среды и требований эксплуатационной документации. Для промышленных, складских, общественных и энергетических объектов график может быть более строгим, чем для небольших административных зданий. Регламент также зависит от того, открыта ли система для визуального контроля, имеются ли скрытые соединения и используются ли устройства защиты от импульсных перенапряжений. Периодические натурные измерения позволяют своевременно обнаружить:
1. Увеличение сопротивления заземления из-за коррозии или разрушения электродов.
2. Обрыв токоотвода или ослабление соединения.
3. Нарушение целостности молниеприемной сетки после ремонта кровли.
4. Повреждение изоляции кабеля и электропроводки.
5. Неисправность защитного проводника, главной заземляющей шины или системы уравнивания потенциалов.
6. Отклонение параметров УЗО, автоматических выключателей и ограничителей перенапряжения.
Проверку следует включать в план технического обслуживания, а не выполнять только после возникновения аварийной ситуации. Точный интервал устанавливается на основании ПУЭ, профильных стандартов, проектных решений и условий эксплуатации. Если объект находится в Североуральске, специалисты учитывают местные климатические особенности, состояние грунта и интенсивность грозовой активности. По завершении работ оформляются протокол результатов и техническое заключение, которые подтверждают фактическое состояние системы на дату проведения обследования.
Какие документы предоставляются по результатам проверки молниезащиты?
Итоговый комплект документов зависит от объема работ, назначения объекта и требований технического задания. Основным результатом является документ, в котором отражаются фактическое состояние системы молниезащиты, примененная методика проведения, используемое измерительное оборудование, условия выполнения работ и результаты измерений. Для объектов, где требуется подтверждение со стороны испытательной организации, материалы подготавливает аккредитованная лаборатория либо профильное подразделение, имеющее необходимые компетенции и оснащение.
В состав отчетных материалов могут входить:
1. Протокол электроизмерений с указанием измеренных параметров, единиц измерения, нормативных значений и фактических результатов.
2. Протокол результатов проверки непрерывности токоотводов, заземляющих проводников и соединений.
3. Ведомость дефектов с фотографиями, описанием местоположения и оценкой влияния каждого нарушения на электробезопасность.
4. Техническое заключение о соответствии требованиям нормативной документации, ПУЭ, проекту и техническому заданию.
5. Схема или исполнительная документация с обозначением молниеприемников, токоотводов, контура заземления, главной заземляющей шины и системы уравнивания потенциалов.
6. Рекомендации по ремонту, замене элементов, повторным испытаниям и дальнейшему техническому обслуживанию.
В документах также могут фиксироваться результаты проверки УЗО, ток срабатывания, время срабатывания, состояние автоматических выключателей, изоляция кабеля и параметры отдельных кабельных линий. Если обнаружены отклонения, они не скрываются за общим выводом, а описываются с указанием степени риска и приоритетности устранения. Отдельно указывается погрешность измерений и примененный способ контроля, поскольку без этой информации невозможно корректно оценить достоверность полученных значений.
После устранения замечаний проводится повторная проверка тех участков, где выполнялся ремонт. Обновленный протокол электроизмерений подтверждает результат, а техническое заключение может использоваться при приемке работ, внутреннем контроле эксплуатации, подготовке объекта к проверке и формировании архива технической документации. В Свердловской области работы организуются с учетом действующих региональных требований и фактических характеристик объекта.
От чего зависит стоимость проверки молниезащиты и что влияет на объем работ?
Стоимость проверки молниезащиты формируется индивидуально и зависит не только от площади здания. На цену влияют высота и конфигурация объекта, количество молниеприемников и токоотводов, протяженность заземляющего контура, число электроустановок, доступность контрольных точек, необходимость вскрытия конструкций и объем требуемой документации. Также учитываются удаленность площадки, срочность, наличие проектных материалов, режим работы предприятия и необходимость остановки отдельных участков электроснабжения на время испытаний.
При расчете объема работ анализируются:
1. Назначение здания и уровень ответственности объекта.
2. Наличие нескольких корпусов, пристроек, мачт, резервуаров и наружных инженерных сооружений.
3. Состояние кровли, фасада, креплений, сварных и болтовых соединений.
4. Возможность безопасного доступа к токоотводам и заземляющим устройствам.
5. Необходимость инструментальных измерений сопротивления заземления и проверки непрерывности цепей.
6. Потребность в проверке УЗО, автоматических выключателей, устройств защитного отключения, кабельных линий и изоляции кабеля.
7. Требования к формату отчета, количеству экземпляров, фотофиксации и исполнительным схемам.
Ориентировочная цена услуги может начинаться от 7726 руб/м², однако окончательная стоимость определяется после изучения исходных данных и состава задач. Чтобы подготовить корректное предложение, специалисту важно знать адрес и назначение объекта, площадь и этажность, год монтажа молниезащиты, наличие проекта, сведения о предыдущих испытаниях и перечень необходимых документов. При заказе услуги под ключ скидка от 15 процентов. Компания ЭкспертизаРоссия проводит работы с применением испытательного оборудования, учитывая погрешность измерений и требования нормативной документации. Мы работаем Пн-Пт 09-18 Сб-Вс вых.. В период в сентябре сроки зависят от загруженности лаборатории, погодных условий и возможности безопасного доступа к наружным элементам системы. Для предварительной оценки можно отправить техническое задание Андрею Валерьевичу или передать имеющиеся протоколы и схемы. С 2026 года действующие требования к контролю электроустановок и молниезащиты следует учитывать комплексно, поскольку неисправность одного элемента может снизить эффективность всей системы.
